Erdungsfestpunkt Anschlussgarnitur 16mm² - 600mm mit Verbindungsklemme
Produktnummer:
JFTDWHFKSX
EAN:
4013364360280
Hersteller-Nr.:
416940
Lieferzeit:
1 - 3 Tage

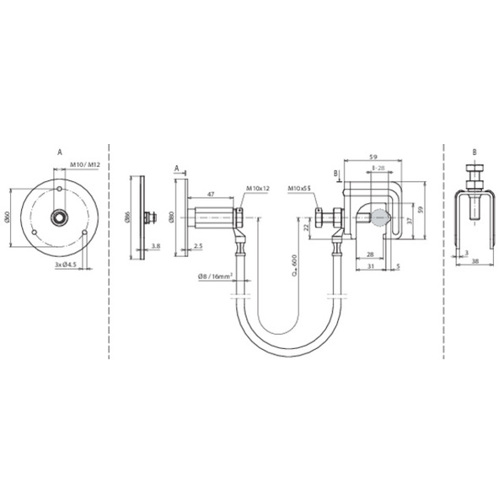

Erdungsfestpunkt Anschlussgarnitur 16mm² - 600mm mit Verbindungsklemme
Hochwertige Anschlussgarnitur 16mm² L 600mm
Entdecken Sie unsere Anschlussgarnitur, die gemäß der DIN EN 62561-1 entwickelt wurde und eine zuverlässige Lösung für die Ableitung von Blitzstrom aus Bewehrungseisen in Stahlbetonstützen oder Wänden bietet. Durch die integrierte Nutzung der Bewehrungseisen entfällt die zusätzliche Installation von Rundleitern, was Ihnen wertvolle Zeit und Ressourcen spart.
Die elektrisch relevante Verbindung wird über die gesamte Länge der Stahlbetonstütze über ein vertikales Bewehrungseisen realisiert, wodurch die Sicherheit und Effizienz erhöht wird. Diese Anschlussgarnitur enthält keine gefährlichen Stoffe und besteht aus hochwertigen Materialien, darunter eine Verbindungsklemme aus blankem Stahl, die eine robuste und langlebige Nutzung gewährleistet.
Zusätzlich überzeugt das Produkt mit weiteren Vorteilen wie einer frostbeständigen, flexiblen Kupferleitung im Überbrückungsseil sowie einer hervorragenden Blitzstromtragfähigkeit. Die durchdachte Konstruktion mit einem Anschlussgewinde von M10/M12 und einem Klemmbereich von 8-28 macht die Installation besonders einfach und unkompliziert. Mit einer Kabellänge von 600 mm ist dieses Produkt ideal für Ihre Erdungs- und Blitzschutzsysteme.
Setzen Sie auf Qualität und Sicherheit mit unserer Anschlussgarnitur 16mm² und schaffen Sie eine zuverlässige Grundlage für Ihr Erdungssystem.
| Anschlussgewinde Erdungsfestpunkt: | M10 / M12 |
|---|---|
| Blitzstromtragfähigkeit (10/350 µs): | = *) |
| Gefahrstoff: | Keine gefährlichen Stoffe enthalten |
| Kabelschuh Überbrückungsseil: | M10 / Cu/galSn |
| Klemmbereich Fl Verbindungsklemme: | 30 x 3-4 |
| Klemmbereich Rd Verbindungsklemme: | 8-28 |
| Kurzschlussstrom (AC 50 Hz / DC): | 3,1 |
| Leitungslänge Überbrückungsseil: | 600 mm |
| Leitungsquerschnitt Überbrückungsseil: | 16 |
| Normenbezug: | DIN EN 62561-1 |
| Schraube Verbindungsklemme: | di M10 x 55 |
| Werkstoff Erdungsfestpunkt: | NIRO (V4A) |
| Werkstoff Verbindungsklemme: | St/blank |
| Werkstoff Überbrückungsseil: | Flexible Kupferleitung, frostbeständig |
