Erdungsbrücke für Großrohrerdung - Kabelschuh D 17mm, Lasche 80x30mm, L 500mm
Produktnummer:
VZCDUCHYGS
EAN:
4013364439672
Hersteller-Nr.:
419400
Lieferzeit:
1 - 3 Tage

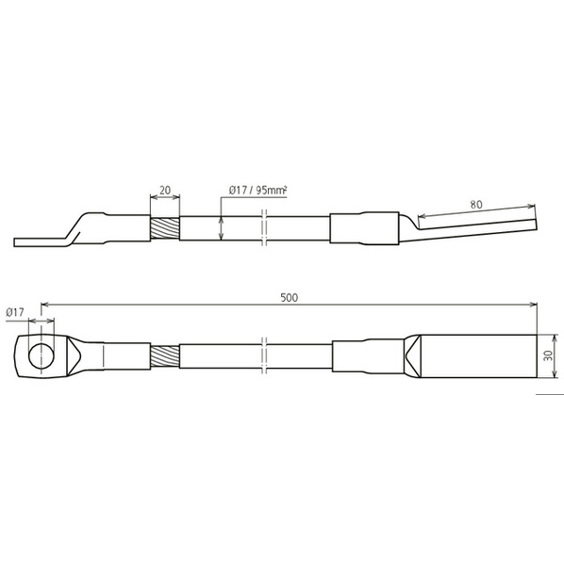

Erdungsbrücke für Großrohrerdung - Kabelschuh D 17mm, Lasche 80x30mm, L 500mm
Entdecken Sie die maßgeschneiderte Erdungsbrücke für Großrohrerdung, die höchsten Ansprüchen gerecht wird und speziell nach den Richtlinien der DB Netz AG Ril 997.0205A01 entwickelt wurde. Dieses unverzichtbare Produkt bietet eine zuverlässige Erdung und Rückstromführung, während es gleichzeitig für einen effektiven Potentialausgleich im Bereich von Bahnstrecken sorgt.
Die Erdungsbrücke kombiniert eine hochwertige verkupferte Stahllasche mit einem robusten Kabelschuh. Mit einem Durchmesser von 17 mm und einer stabilen Bohrung ist sie ideal für verschiedene Anwendungen. Darüber hinaus sorgt der Stahl-Kabel-Aufbau für zusätzliche Sicherheit und schützt vor Diebstahl. Mit einer Länge von 500 mm und ausgelegt für Kurzschlussströme bis zu 25 kA bietet diese Erdungsbrücke Schutz und Zuverlässigkeit, die Sie gerade in sicherheitskritischen Bereichen benötigen.
Vertrauen Sie auf einen Qualitätsstandard, der durch umfangreiche Prüfungen und Normen abgesichert ist und sichert Sie und Ihre Anwendung in der Bahnindustrie entsprechend ab.
| Abmessung Lasche: | 80 x 30 |
|---|---|
| Bohrung Kabelschuh: | 17 mm |
| DB Zeichnungs-Nr.: | 4 Ebs 15.03.25 - 4 |
| Durchmesser Kabel: | 17 |
| Kurzschlussstrom: | ≤ 25 |
| Kurzschlussstrom (AC 50 Hz / DC): | 7,9 |
| Länge: | 500 |
| Normenbezug: | Ril 997.0205A01 |
| Prüfstrom: | 25 kA / 100 ms |
| Querschnitt Seil: | 95 |
| Werkstoff Kabelschuh: | Cu/gal Sn |
| Werkstoff Lasche: | St / Cu |
| Werkstoff Seil: | St |
Dehn
Dehn
