Erdungsbrücke für Großrohrerdung - 500mm mit Anschlussplatte M16 & Kabelschuh B 13mm
Produktnummer:
GIMWTNXWUM
EAN:
4013364439665
Hersteller-Nr.:
419110
Lieferzeit:
1 - 3 Tage
Erdungsbrücke für Großrohrerdung - 500mm mit Anschlussplatte M16 & Kabelschuh B 13mm
Die Erdungsbrücke für Großrohrerdung mit einer Länge von 500 mm ist ein unverzichtbares Element für die sichere Erdung und Rückstromführung im Bereich von Bahnstrecken. Diese hochwertige Erdungsbrücke ist gemäß der Richtlinie der DB Netz AG (Ril 997.0205A01) gefertigt und bietet eine zuverlässige Lösung für den Potentialausgleich in anspruchsvollen Umgebungen.
Ausgestattet mit einer robusten Anschlussplatte aus NIRO-Stahl, verfügt sie über ein Anschlussgewinde von M16 und ist optimal für den Anschluss von Kabeln geeignet. Der verwandte Kabelschuh hat eine Bohrung von 13 mm, was eine einfache Installation und sichere Verbindungen garantiert. Mit einer maximalen Belastbarkeit für Kurzschlussströme von bis zu 25 kA und einem spezifischen Kurzschlussstrom von 7,9 AC 50 Hz / DC gewährleistet dieses Produkt eine hohe Sicherheit und Leistung.
Die Kombination aus widerstandsfähigen Materialien wie Kupfer und Nirosta, gepaart mit dem Durchmesser der Anschlussplatte von 50 mm, macht die Erdungsbrücke zu einer langlebigen Wahl für alle Anwendungen im Bahnbereich. Vertrauen Sie auf unsere Erdungsbrücke, um höchste Sicherheitsstandards und zuverlässige Leistung zu gewährleisten bei Ihrem nächsten Projekt!

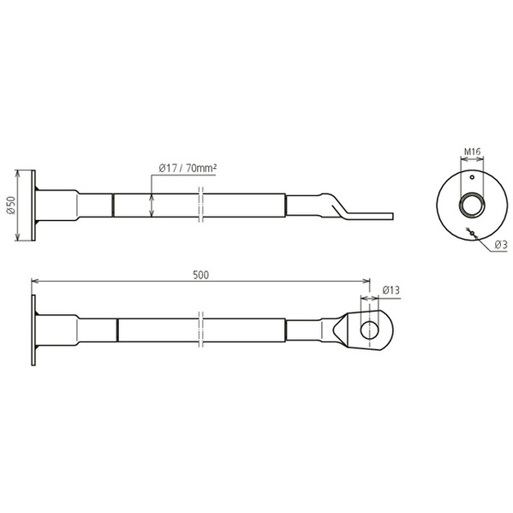

| Bohrung Kabelschuh: | 13 mm |
|---|---|
| DB Zeichnungs-Nr.: | 4 Ebs 15.03.27 - 2 |
| Durchmesser Anschlussplatte: | 50 |
| Durchmesser Kabel: | 17 |
| Gewinde: | M16 |
| Kabel: | NYY-O |
| Kurzschlussstrom: | ≤ 25 |
| Kurzschlussstrom (AC 50 Hz / DC): | 7,9 |
| Länge: | 500 |
| Normenbezug: | Ril 997.0205A01 |
| Prüfstrom: | 25 kA / 100 ms |
| Querschnitt Kabel: | 70 |
| Werkstoff-Nr.: | 1.4301 |
| Werkstoff Hülse: | St / Cu |
| Werkstoff Kabel: | Cu |
| Werkstoff Kabelschuh: | Cu/gal Sn |
| Werkstoff Platte: | NIRO |
